Descriere

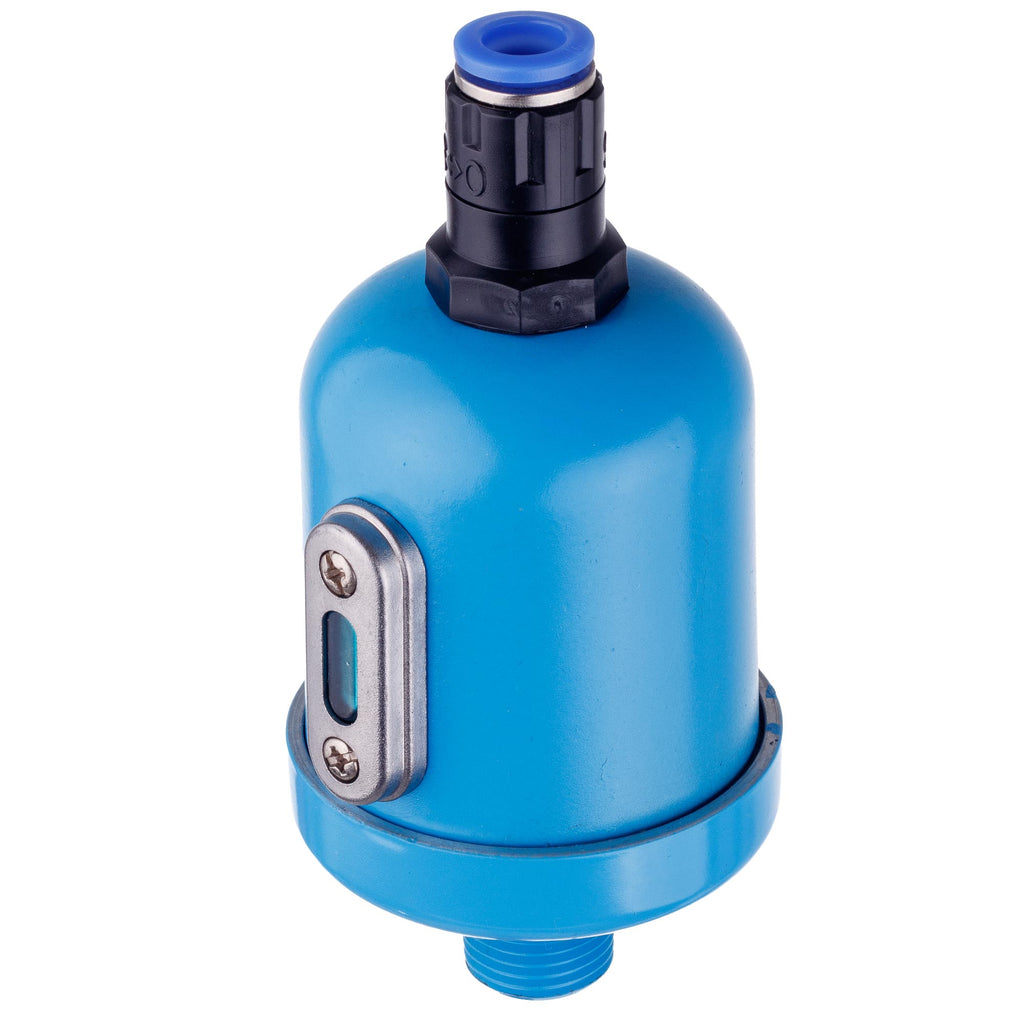

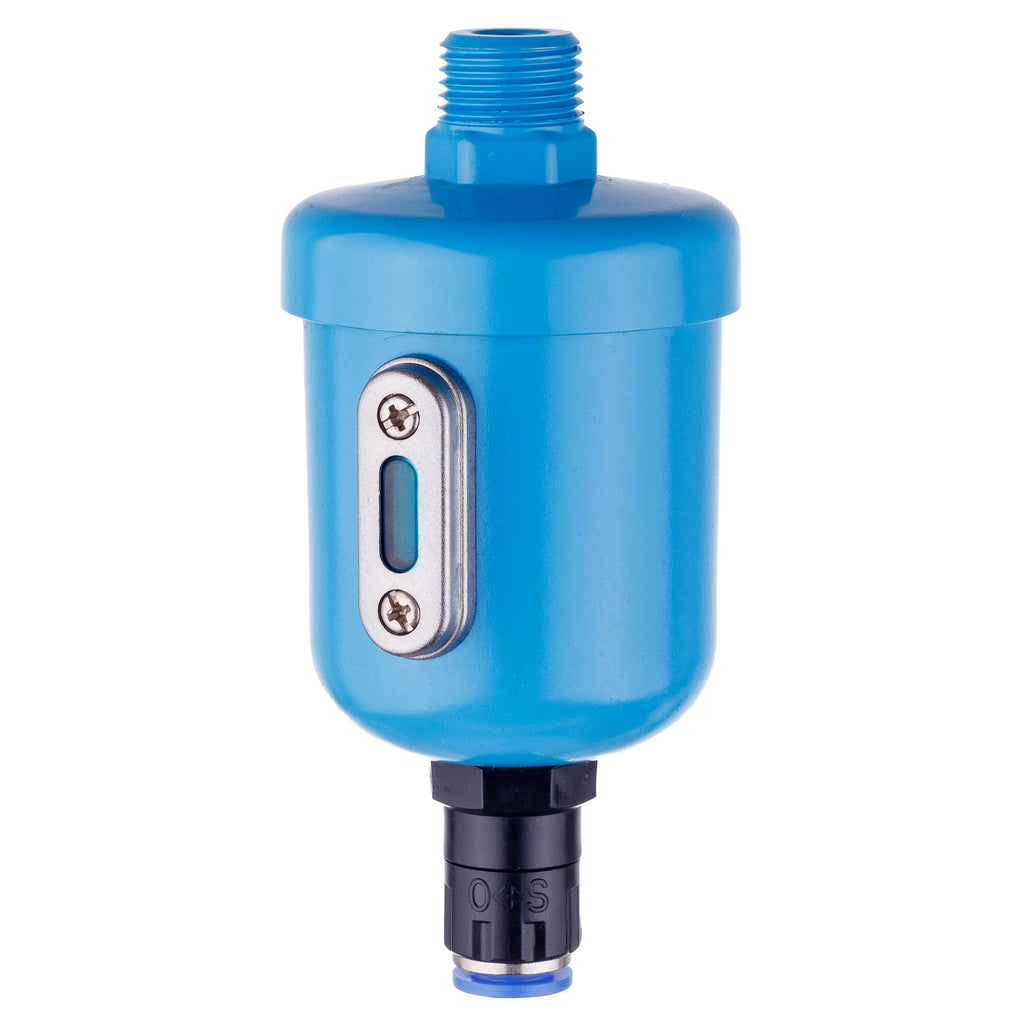

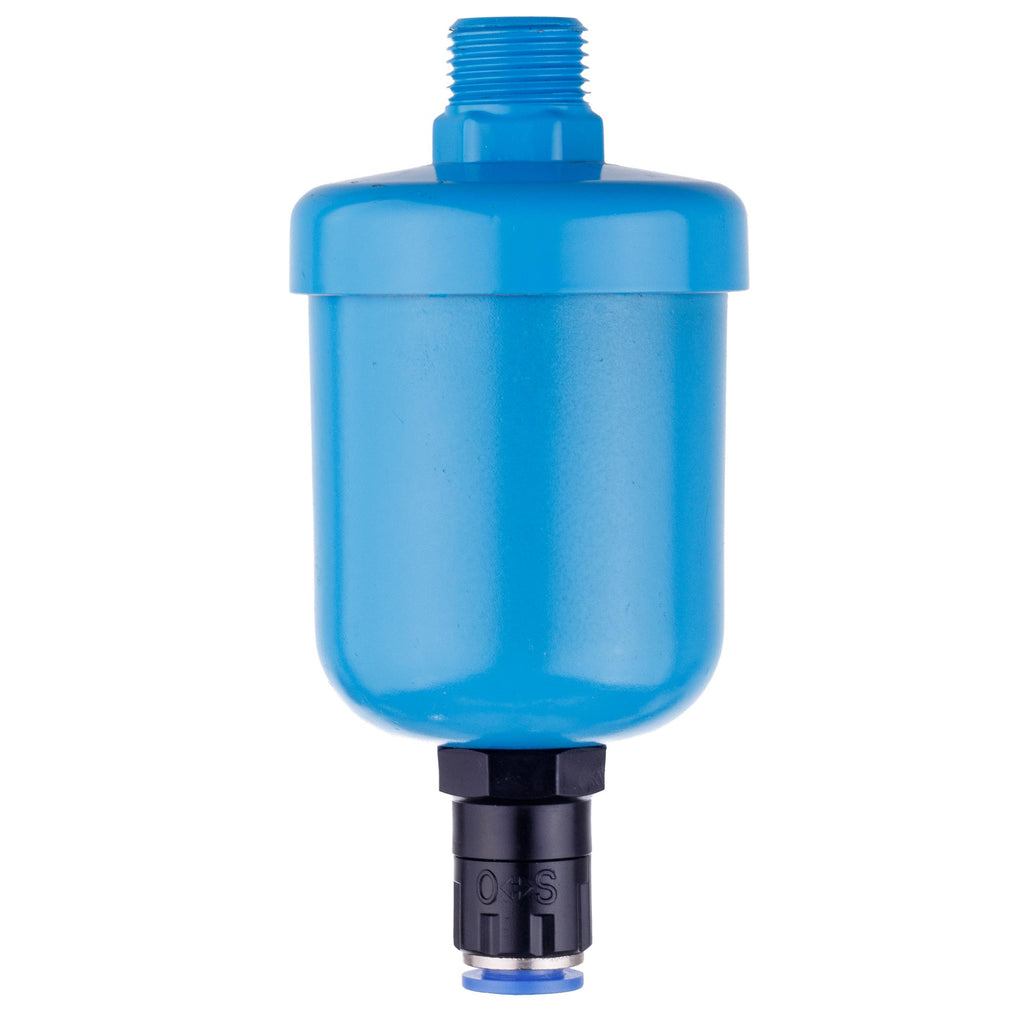

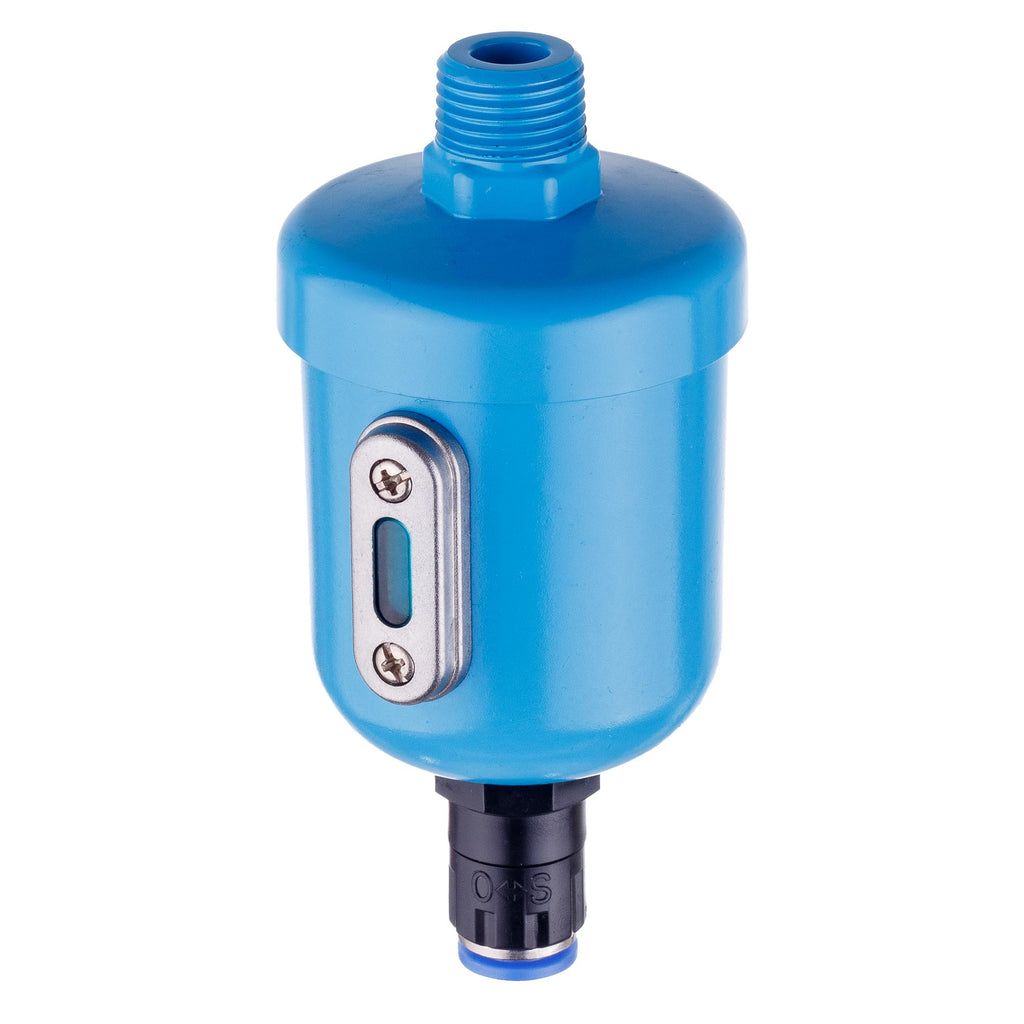

Drenaj automat de condens cu flotator 1/2"
⭐⭐⭐⭐⭐
▶️ Dispozitivul este utilizat pentru eliminarea automata a apei si uleiului din punctele joase ale sistemelor pneumatice.
▶️ Poate fi instalat, printre altele, in partea inferioara a separatoarelor de apa si in punctele cele mai joase ale sistemelor pneumatice.
▶️ Este deosebit de util in locurile in care drenarea manuala este incomoda sau dificila, de exemplu in locuri inalte, joase sau greu accesibile.
▶️ Drenajul automat previne uitarea golirii dispozitivului si protejeaza aerul comprimat impotriva contaminarii din nou cu condens.

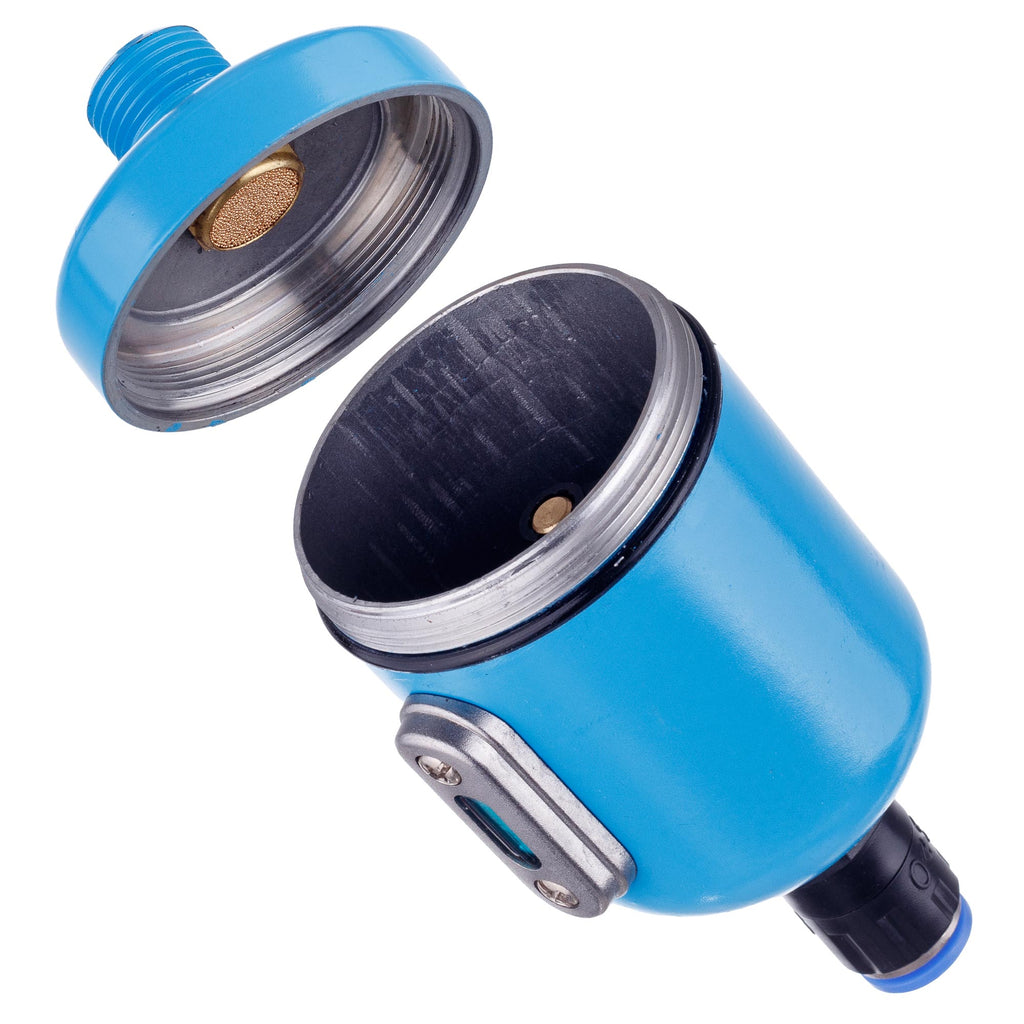

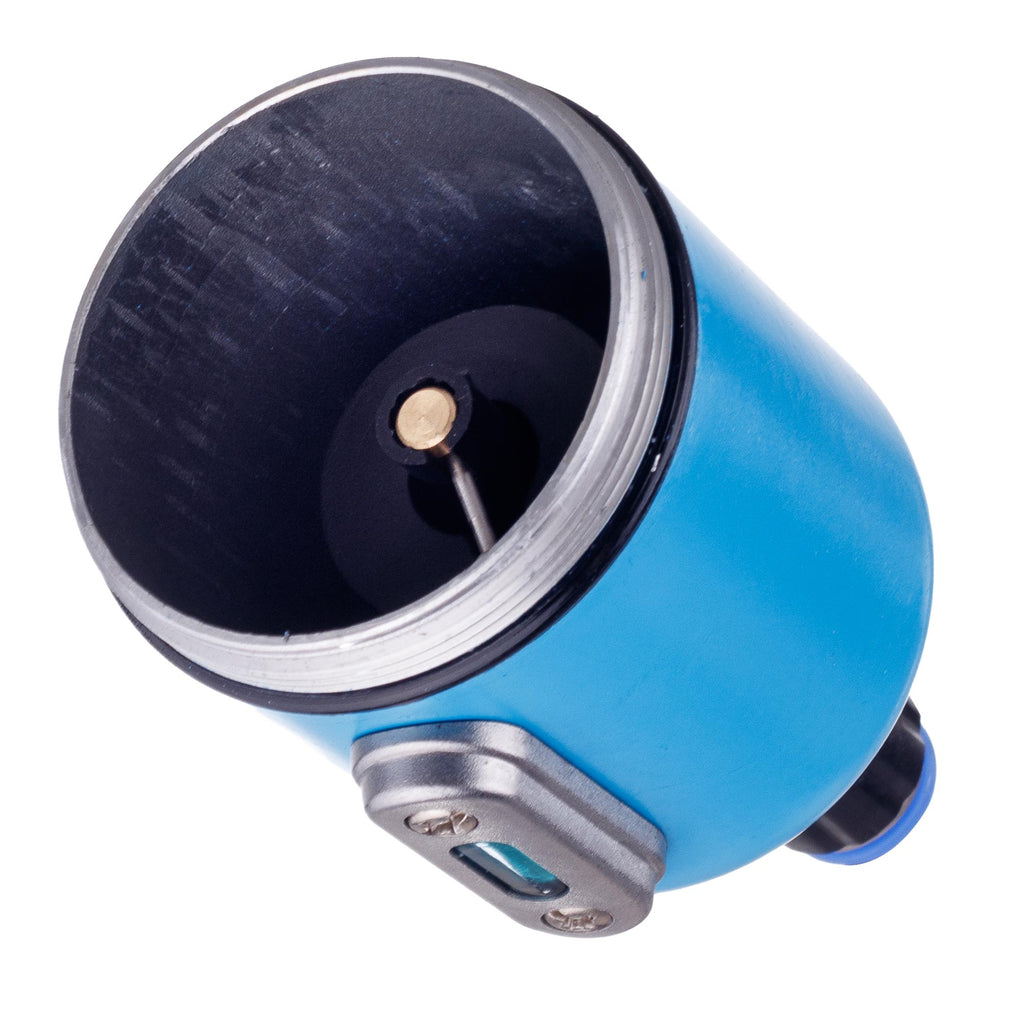

- Dispozitivul este format dintr-un capac superior, un recipient din aluminiu si un mecanism de drenare a apei. Capacul superior este conectat la punctul din care trebuie drenat condensul.
- Cand nu exista presiune de aer in interiorul cupei, flotorul coboara sub propria greutate, inchizand orificiul din capac. Apa trece prin filtru si este evacuata in exterior.
- Cand presiunea din cupa depaseste 1,5 bari, presiunea impinge pistonul impotriva garniturii, inchizand scurgerea.
- In timpul functionarii, cand nivelul apei din cupa creste, flotorul se ridica. Datorita parghiei, forta sa este amplificata, ceea ce ridica capacul supapei si deschide scurgerea. Presiunea aerului din camera ajuta pistonul sa coboare, iar apa este eliminata rapid.
- Cand nivelul apei scade din nou, flotorul coboara, inchide scurgerea, iar presiunea din camera superioara se scurge printr-o mica deschidere, readucand dispozitivul in starea de repaus.
Date tehnice:
- Filet pe capac: 1/2"
- Racord furtun de scurgere: 10 mm tip Tekalan
- Domeniu de functionare: presiune 1,5 pana la 10 bari
- Temperatura maxima a condensului si a mediului ambiant: 5 pana la 60 °C
